화재가 발생했을 때 소방시설은 크게 인명이 대피하거나 초기에 자체 진화하는 ‘소화설비’와, 소방관들이 현장에 도착하여 본격적인 인명 구조 및 화재 진압 활동을 펼치기 위해 사용하는 ‘소화활동설비’로 구분됩니다.
소방안전관리자 2급 시험에서는 소화활동설비의 종류를 구분하는 문제와 함께, 유독가스를 통제하는 제연설비 및 고층 건물로 진압용 용수를 공급하는 연결송수관설비의 설치 기준 및 작동 원리가 높은 비중으로 출제됩니다. 이번 포스팅에서는 2026년 최신 기준을 바탕으로 소화활동설비 전반을 상세하게 파헤쳐 봅니다.
1. 소화활동설비의 종류 6가지 분류
소방시설법상 소화활동설비는 총 6가지로 지정되어 있습니다. 시험에서는 다음 중 소화활동설비에 해당하지 않는 것을 찾는 구분 문제가 단골로 출제되므로 명칭을 정확히 기억해야 합니다.
- 제연설비: 화재 시 발생 유독가스와 연기를 배출하거나 침투하지 못하도록 제어하는 설비
- 연결송수관설비: 소방차의 수압을 이용해 고층 건축물의 방수구로 소화용수를 송수하는 설비
- 연결살수설비: 지하가, 지하층 등 소방관 입입이 힘든 장소에 소방차로부터 용수를 공급해 살수하는 설비
- 비상콘센트설비: 소방관의 조명 장비, 파괴 장비 등 전기용품 전원을 공급하기 위한 전원 설비
- 무선통신보조설비: 지하시가나 전파가 통하지 않는 지하층에서 소방관의 무전이 통하도록 돕는 누설동축케이블 설비
- 연소방지설비: 지하구(전력구, 통신구) 내부의 화재 확산을 막기 위해 설치하는 살수 설비

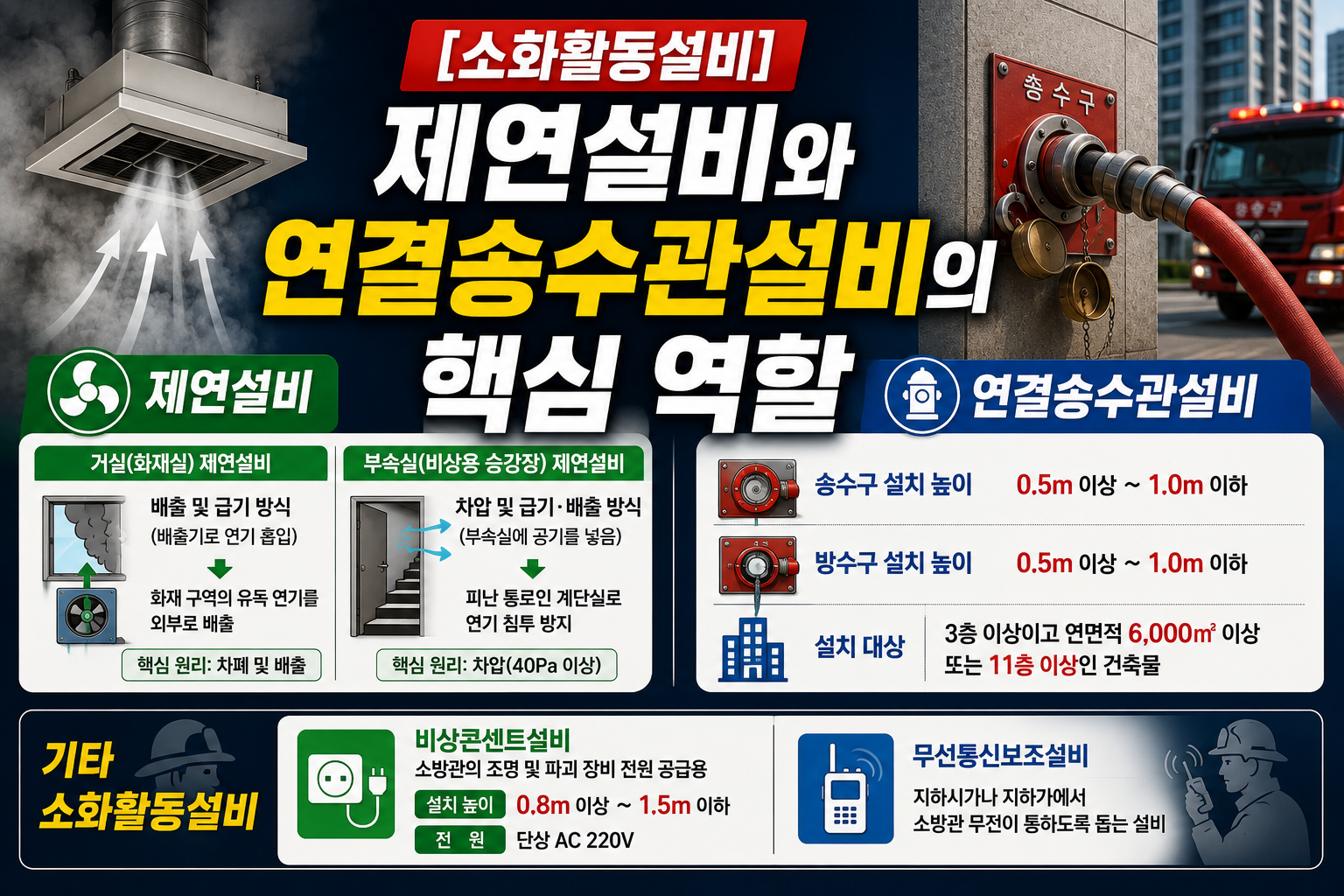

2. 제연설비의 종류 및 작동 메커니즘 분석
화재 발생 시 인명 피해의 70% 이상은 화염이 아닌 유독가스와 연기 흡입으로 인한 질식사입니다. 제연설비는 연기의 이동을 차단하고 외부로 배출하는 핵심 역할을 담당합니다.
📌 거실제연설비 (배출 및 급기 방식)
화재가 발생한 거실, 매장, 사무실 등의 연기를 직접 흡입하여 건축물 밖으로 배출하고 신선한 공기를 공급하는 설비입니다.
- 제연구역 구획: 하나의 제연구역은 바닥면적 1,000 ㎡ 이내로 구획합니다.
- 제연경계벽: 천장으로부터 0.6m 이상 아래로 내려오는 불연재 벽을 설치하여 연기가 인접 구역으로 퍼지는 것을 방지합니다.
📌 특별피난계단 및 부속실 제연설비 (차압 및 급기배출 방식)
비상용 승강기 부속실이나 계단실로 유독가스가 들어오지 못하도록 부속실의 기압을 화재 구역보다 높게 유도하는 설비입니다.
- 차압 기준: 제연구역과 안방/거실 간의 최소 차압은 40 Pa(파스칼) 이상 (스프링클러 설치 시 12.5 Pa 이상)이어야 합니다.
- 방연풍속: 계단실 문을 열었을 때 부속실에서 화재 구역 쪽으로 바깥 공기가 불어 나가는 풍속이 확보되어야 연기가 들어오지 않습니다.
3. 연결송수관설비의 구조 및 세부 설치 수치
소방관이 고층 건물로 올라갈 때 소화 호스를 끌고 계단을 올라가는 것은 체력적으로 불가능합니다. 따라서 소방차의 강력한 펌프를 건물 외벽의 ‘송수구’에 연결하여 각 층 ‘방수구’로 물을 쏘아 올려주는 시스템이 연결송수관설비입니다.
📌 주요 설치 수치 및 법적 기준
- 설치 대상: 층수가 3층 이상으로서 연면적 6,000 ㎡ 이상이거나, 층수가 11층 이상인 모든 건축물
- 송수구 설치 위치: 소방차가 접근하기 쉬운 장소에 바닥으로부터 높이 0.5m 이상 1.0m 이하에 설치
- 방수구 설치 위치: 층마다 설치하되 바닥으로부터 높이 0.5m 이상 1.0m 이하에 설치
- 배관 구경: 주배관의 구경은 100mm 이상이어야 함 (구경이 작으면 수압 손실 발생)
- 가압송수장치(자체 펌프) 설치 기준: 건물의 높이가 70m 이상인 경우 소방차 수압만으로 부족하므로 건물 내에 가압송수장치를 의무 설치해야 함
4. 기타 소화활동설비의 수치 및 전기 기준
📌 비상콘센트설비
- 설치 위치: 각 층 바닥으로부터 높이 0.8m 이상 1.5m 이하
- 전원 사양: 단상 AC 220V, 공급용량 1.5 kVA 이상
- 비상전원 용량: 비상콘센트설비는 화재 시 정전이 되더라도 최소 20분 이상 작동할 수 있는 비상전원(자체발전기 또는 비상전원수전설비)을 확보해야 합니다.
❓ 자주 묻는 질문 (FAQ)
Q1. 소화활동설비는 건물의 일반 관계인이 직접 조작하는 것인가요?
아닙니다. 소화기나 옥내소화전 같은 ‘소화설비’는 건물 관계인이나 자위소방대가 사용하지만, 소화활동설비(연결송수관, 비상콘센트, 무선통신보조설비 등)는 출동한 소방관이 직접 사용하는 설비입니다. 단, 제연설비의 오작동 여부 관리 등은 소방안전관리자가 평소 유지관리해야 합니다.
Q2. 송수구와 방수구의 설치 높이는 왜 0.5m~1.0m 인가요?
소방관이 소화 호스를 신속하게 결합하기 가장 편한 인체공학적 높이가 바닥에서 0.5m~1.0m 사이이기 때문입니다. 비상콘센트(0.8m~1.5m)와 높이 수치가 다르므로 시험에서 헷갈리지 않도록 주의해야 합니다.
📝 요약 및 결론
소화활동설비 파트에서는 소화활동설비 6가지 종류 구분, 송수구/방수구 높이(0.5m~1.0m), 비상콘센트 높이(0.8m~1.5m) 및 차압 기준(40 Pa 이상) 수치를 집중적으로 숙지하는 것이 고득점의 열쇠입니다.
